直螺紋連接接頭是二十世紀(jì)90年代鋼筋連接的國際最新潮流，接頭質(zhì)量穩(wěn)定可靠，連接強(qiáng)度高，可與套筒擠壓連接接頭相媲美，而且又具有錐螺紋接頭施工方便、速度快的特點，因此直螺紋連接技術(shù)的出現(xiàn)給鋼筋連接技術(shù)帶來了質(zhì)的飛躍。目前我國直螺紋連接技術(shù)呈現(xiàn)出百花齊放的景象，出現(xiàn)了多種直螺紋連接形式。直螺紋連接接頭主要有鐓粗直螺紋連接接頭和滾壓直螺紋連接接頭。這兩種工藝采用不同的加工方式，增強(qiáng)鋼筋端頭螺紋的承載能力，達(dá)到接頭與鋼筋母材等強(qiáng)的目的。

滾壓直螺紋連接接頭：通過鋼筋端頭直接滾壓或擠（碾）壓肋滾壓或剝肋后滾壓制作的直螺紋和連接件螺紋咬合形成的接頭。其基本原理是利用了金屬材料塑性變形后冷作硬化增強(qiáng)金屬材料強(qiáng)度的特性，而僅在金屬表層發(fā)生塑變、冷作硬化，金屬內(nèi)部仍保持原金屬的性能，因而使鋼筋接頭與母材達(dá)到等強(qiáng)。

目前，國內(nèi)常見的滾壓直螺紋連接接頭有三種類型：直接滾壓螺紋、擠（碾）壓肋滾壓螺紋、剝肋滾壓螺紋。這三種形式連接接頭獲得的螺紋精度及尺寸不同，接頭質(zhì)量也存在一定差異。

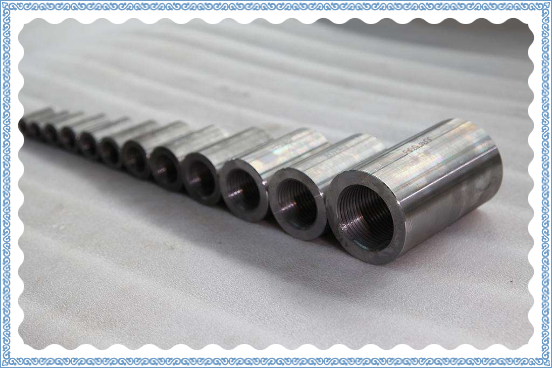

一．直接滾壓直螺紋連接接頭鋼筋連接套筒

其優(yōu)點是；螺紋加工簡單，設(shè)備投入少，不足之處在于螺紋精度差，存在虛假螺紋現(xiàn)象，由于鋼筋粗細(xì)不均，公差大，加工的螺紋直徑大小不一致，給現(xiàn)場施工造成困難，使套筒與絲頭配合松緊不一致，有個別接頭出現(xiàn)拉脫現(xiàn)象。由于鋼筋直徑變化及橫縱肋的影響，使?jié)L絲輪壽命降低，增加接頭的附加成本，現(xiàn)場施工易損件更換頻繁。

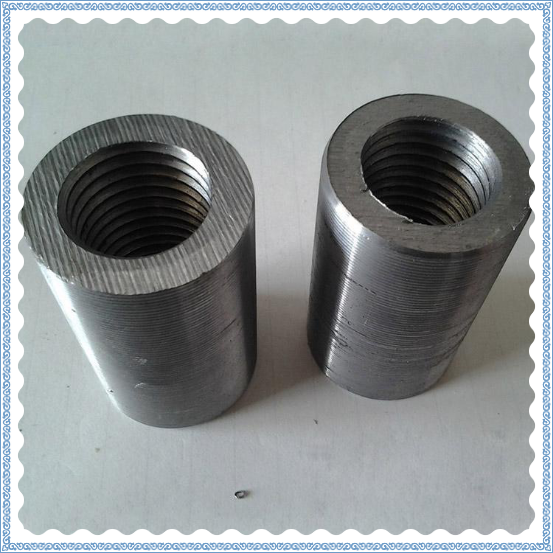

二．?dāng)D壓（碾壓）肋滾壓直螺紋連接接頭鋼筋連接套筒

是用專用擠壓設(shè)備先將鋼筋的橫縱肋進(jìn)行預(yù)壓平處理，然后再滾壓螺紋，目的是減輕鋼筋肋對成型螺紋精度的影響，

其特點是：①成型螺紋精度相對直 螺紋牙型好，精度高，牙齒表面光滑；②螺紋直徑大小一致性好，容易裝配，連接質(zhì)量穩(wěn)定可靠； ③滾絲輪壽命長，接頭附加成本低，滾絲輪可加工5000-8000個絲頭，比直接滾壓壽命提高3-5倍 ；④接頭通過200萬次疲勞強(qiáng)度試驗，接頭處無破壞； ⑤在-40o低溫下試驗，其接頭仍能達(dá)到與母材等強(qiáng)，抗低溫性能好二、熔融金屬充填接頭；由高熱劑反應(yīng)產(chǎn)生熔融金屬充填在鋼筋與連接件通過間形成的接頭。由于工藝繁瑣，在國內(nèi)沒有推廣使用。

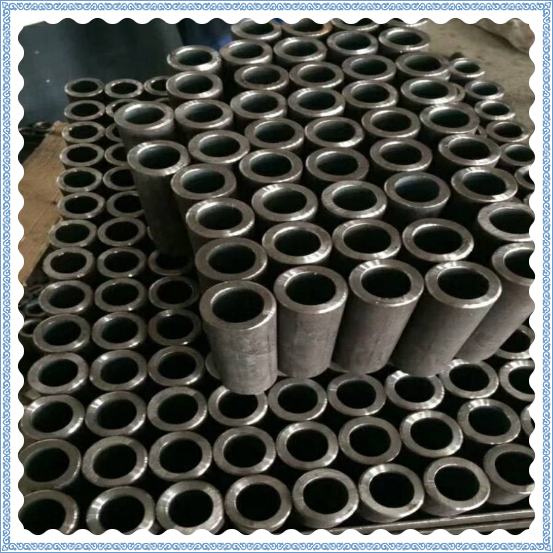

三．剝肋滾壓直螺紋連接接頭鋼筋連接套筒其工藝

是將鋼筋端部的橫縱肋進(jìn)行剝切處理后，使鋼筋滾絲前的柱體直徑達(dá)到同一尺寸，然后再進(jìn)行螺紋滾壓成型。剝肋滾壓直螺紋技術(shù)是有中國建筑科學(xué)研究院建筑機(jī)械化研究分院研制開發(fā)的鋼筋等強(qiáng)度直螺紋連接接頭的一種新形式。通過對現(xiàn)有HRB335,HRB400鋼筋進(jìn)行的型式試驗，疲勞試驗，耐低溫試驗以及大量的工程應(yīng)用，證明接頭性能不僅達(dá)到了《鋼筋機(jī)械連接通用技術(shù)規(guī)程》JGT 163-2013中I級接頭性能要求，實現(xiàn)了等強(qiáng)度連接，而且接頭還具有優(yōu)良的抗疲勞性能和抗低溫性能。接頭通過200萬次疲勞強(qiáng)度試驗，接頭處無破壞，在-40°c低溫下試驗，接頭仍能達(dá)到與母材等強(qiáng)度連接。剝肋滾壓直螺紋連接技術(shù)不僅適用于直徑φ16—φ40mm（近期又?jǐn)U展到φ12—50mm）HRB335,HRB400級鋼筋在任意方向和位置的同，異徑連接，而且還可以應(yīng)用于要求充分發(fā)揮鋼筋強(qiáng)度和對接頭延伸性要求高的混凝土結(jié)構(gòu)以及對疲勞性能要求高的混凝土結(jié)構(gòu)中。如機(jī)場，隧道，核電站，電視塔等等。 剝肋滾壓直螺紋連接接頭與其它滾壓直螺紋連接接頭相比具有如下特點；1、鋼筋連接套筒適用于承受拉、壓雙向作用力的各婁鋼筋混凝土結(jié)構(gòu)中的鋼筋連接施工。2、連接方便、快捷、操作簡便。3、鋼筋連接套筒檢測方便，直觀。4、鋼筋加工直螺紋可預(yù)制，可工廠化生產(chǎn)，不占工期。5、可連接橫、豎、斜向的HRB335、HRB400、HRB500級同徑和異徑鋼筋。
